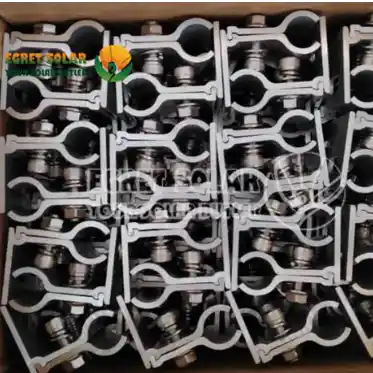

Zacisk dachowy na rąbek stojący, solarny

Nasz solarny zacisk dachowy na rąbek stojący bardzo dobrze współpracuje z EgretSystem montażu dachu metalowego do paneli słonecznych. Zacisk ten służy do mocnego mocowania paneli słonecznych na dachach metalowych na rąbek stojący. Nie musi przechodzić przez powierzchnię dachu. Oferują proste, szczelne rozwiązanie przy jednoczesnym zachowaniu integralności dachu. Jeśli potrzebujesz najpierw bezpłatnych próbek do przetestowania, skontaktuj się z nami.

Dane techniczne

Marka: Egret Solar

Materiał: AL6005-T5

Długość: 50 mm

Kolor: Naturalny

Pakowanie: Pudełko

Obciążenie wiatrem: 0,49 kn/㎡

Obciążenie śniegiem: 1,6 węzła/㎡

Pochodzenie produktu: Chiny

Port wysyłkowy: Xiamen

Cykl dostawy: 10-15 dni

Najważniejsze cechy produktu

1) Zacisk dachowy z metalowym dachem na rąbek stojący charakteryzuje się naprawdę niepenetrującym połączeniem, umożliwiającym bezpośrednie mocowanie na pionowych panelach dachowych, eliminując przecieki dachu i problemy gwarancyjne związane z rozwiązaniami wiertniczymi.

2) Zawiera zintegrowaną ochronę antykorozyjną; Guma EPDM jest stosowana pomiędzy zaciskiem dachowym a dachem, aby zapobiec korozji pomiędzy aluminiowym zaciskiem dachowym a stalowym panelem dachowym.

3) W tym zacisku dachowym zastosowano dwa zestawy śrub i nakrętek imbusowych ze stali nierdzewnej, aby zapewnić odporną na wibracje i niezawodną siłę zaciskania na złączu.

4) Oprócz osobnej sprzedaży zacisku dachowego, sprzedajemy go również jako kompletny system montażu dachu solarnego, zawierającystopy słoneczne L, szyny i zaciski do paneli słonecznych.

5) Dzięki zoptymalizowanej konstrukcji zacisk dachowy na rąbek stojący z wspornikiem solarnym jest produkowany z AL6005-T5 i charakteryzuje się kompaktowym kształtem, standardową długością cięcia 50 mm i szeroką kompatybilnością. (Dostępne są inne rozmiary lub przyjmujemy zamówienia niestandardowe.)

Aplikacje

Zaciski dachowe z aluminium na rąbek stojący Solar są stosowane głównie w systemach montażu dachów metalowych. Oferuje elastyczne możliwości montażu i bezpiecznie mocuje się do rąbka stojącego metalowego dachu bez wiercenia i penetracji, zapewniając w ten sposób wodoodporność i integralność konstrukcyjną dachu. Poniżej przedstawiono dwie elastyczne metody montażu:

Opcja 1: Jak pokazano na schemacie, ten zacisk dachowy może być używany z szynami, nóżkami w kształcie litery L, zaciskami środkowymi izaciski końcowetworząc kompletny metalowy system mocowania dachu.

Opcja 2: Dzięki poziomej konstrukcji z wydłużonymi otworami w górnej części, zacisk ten może być również używany z innymi szynami wymagającymi montażu od dołu, takimi jak szyny 40*40 mm. Łącząc szybki zacisk środkowy, szybki zacisk końcowy i łączniki szynowe, można zmontować kompletny system montażu na dachu fotowoltaicznym.

Instrukcje instalacji

W porównaniu do innych zacisków przechodzących przez dach, ten zacisk jest łatwy i szybki w montażu. Nie szkodzi również dachowi. Dzięki temu instalacja fotowoltaiczna jest bezpieczniejsza.

1) Umieścić nieprzenikającą obejmę dachową solarną na rąbku stojącym.

2) Dokręcić śruby lub wkręty. Kontynuuj dokręcanie, aż zacisk zostanie mocno zablokowany w złączu.

3) Przymocuj szynę do zacisku dachowego. Użyj śrub i nakrętek. Można także dodać nóżki w kształcie litery L. Dzięki temu panel słoneczny znajduje się wyżej nad dachem.

4) Umieść panel słoneczny na szynie. Zabezpiecz go za pomocą zacisku panelowego. Następnie możesz zakończyć całą instalację zacisku solarnego do systemu montażu na dachu metalowym

Powiązane zapytania

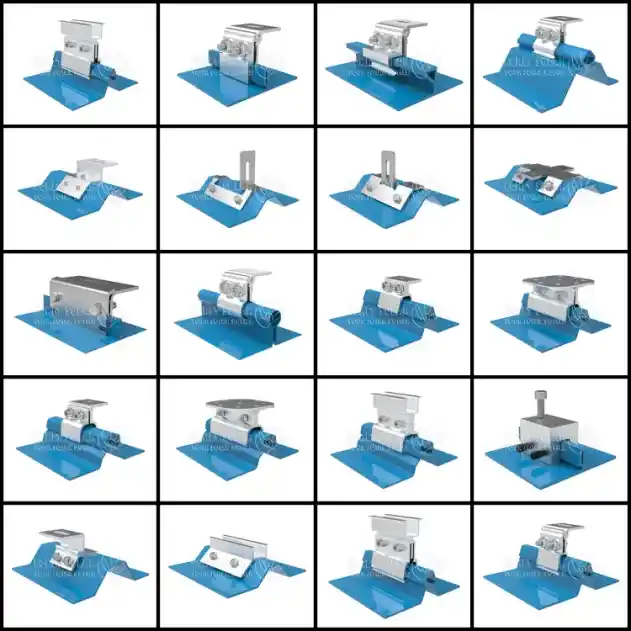

Egret Solar oferuje również zaciski dachowe do wielu typów dachów. Możesz znaleźć taki, który odpowiada Twoim potrzebom. Jeśli nie masz pewności, który zacisk będzie odpowiedni dla Twojego dachu, prześlij nam tę informację. Nasi inżynierowie mogą zaproponować odpowiedni dla Ciebie:

1)Dane przekroju dachu

2) Obciążenie wiatrem i śniegiem w Twojej lokalizacji

3) Liczba paneli słonecznych, które chcesz zainstalować (pomożemy Ci dowiedzieć się, ile potrzebujesz)

Chętnie udzielimy wszelkiej pomocy, więc jeśli jej potrzebujesz, skontaktuj się z nami w każdej chwili!
