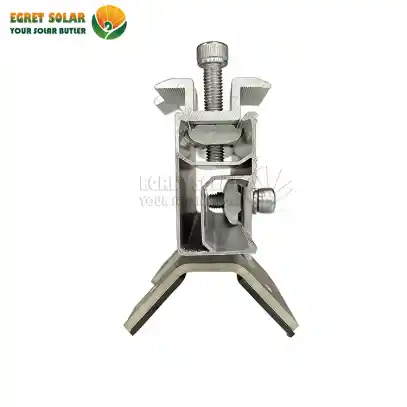

Zacisk dachowy do montażu paneli słonecznych

Egret Solar jest wyspecjalizowanym dostawcą rozwiązań do montażu fotowoltaiki. Przedstawiony tutaj zacisk dachowy do montażu paneli słonecznych jest dostępny w przypadku zamówień masowych i innych dużych potrzeb zakupowych. Zacisk dachowy został specjalnie zaprojektowany do stosowania na dachach z blachy falistej trapezowej i wykorzystuje element bez wiercenia, który montuje się bezpośrednio na grzbietach metalowych paneli. W przypadku projektów fotowoltaicznych działających przy ograniczeniach budżetowych wybór tego zacisku dachowego minimalizuje niewykorzystane marginesy dachowe, maksymalizując w ten sposób moc zainstalowaną powierzchni dachu. Wykonane z wytrzymałej stali nierdzewnej z piaskowanym wykończeniem powierzchni i połączone z wodoodporną podkładką gumową EPDM.

Najważniejsze cechy produktu

Podstawową funkcją zacisku solarnego do dachów ze stali falistej jest bezpieczne mocowanie modułów fotowoltaicznych do grzbietów kolorowych stalowych profili dachowych. Nie jest wymagane wstępne nawiercanie, można po prostu użyć wkrętaka elektrycznego do wkręcenia wkrętów samogwintujących bezpośrednio w zacisk w celu zamocowania. Nasze zaciski do montażu paneli słonecznych są wyposażone w EPDM, który zapewnia, że ​​warstwa hydroizolacyjna dachu pozostaje nienaruszona. Zacisk dachowy przeznaczony jest do poziomego układu modułów. Jeśli wymagany jest pionowy układ modułów, Egret Solar oferuje również zacisk dachowy do montażu modułów solarnych do tego celu. Zacisk ten, kompatybilny z dachami ze stali w kolorze trapezowym, stanowi kluczowy element komercyjnych i przemysłowych elektrowni fotowoltaicznych.

Materiały i specyfikacje produktu

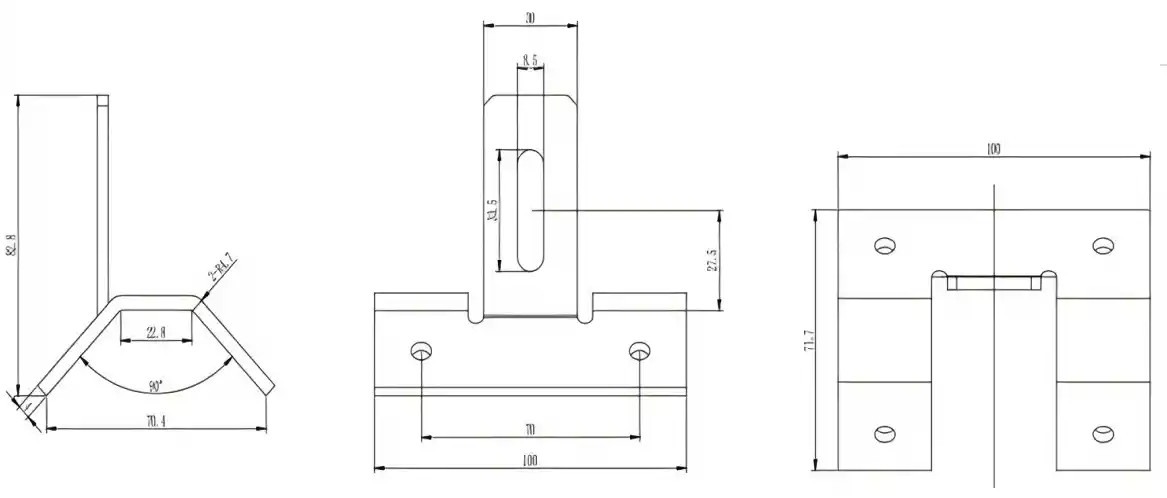

Nasz zacisk do montażu solarnego jest wykonany ze stali nierdzewnej i ma piaskowaną powierzchnię. Zapewnia to doskonałą wytrzymałość i odporność na korozję. Wraz z podkładkami gumowymi EPDM, które ściśle dopasowują się do powierzchni dachówki, zapewniają wodoszczelne uszczelnienie dachówki. Nasze standardowe zaciski dachowe PV mają długość 100 mm, co pokazano na poniższym obrazku ze szczegółowymi wymiarami. Możemy również dostosować wymiary do konkretnego profilu dachówki Twojego dachu.

Modułowy system montażu

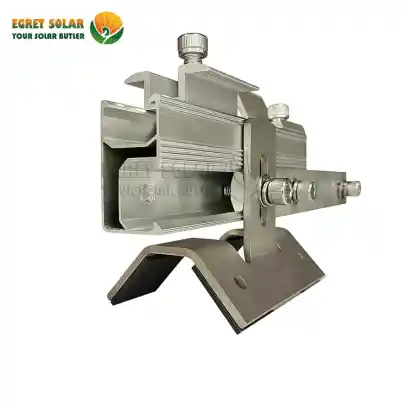

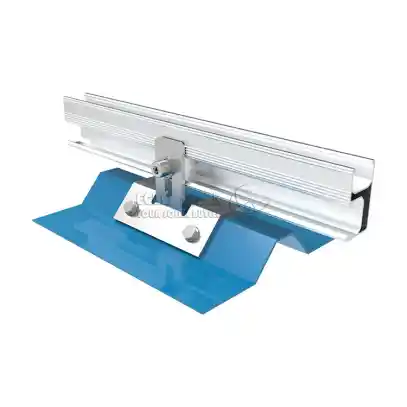

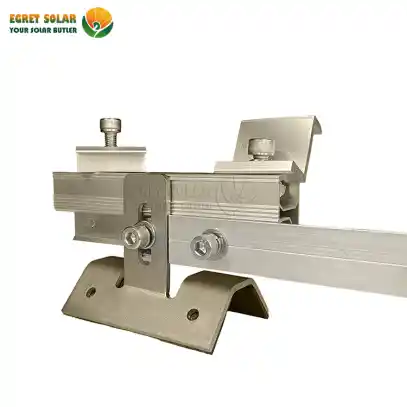

Trapezowy zacisk dachowy do instalacji fotowoltaicznych charakteryzuje się modułową konstrukcją montażową, dzięki czemu może składać się z Egret SolarSzyna 47 mm, łącznik szynowy i inne akcesoria, tworząc kompletny metalowy system montażu dachu solarnego. Zacisk dachowy ze stali falistej trapezowej mocuje się do szyny 47 mm za pomocą śruby M8nakrętka ślizgowa, podczas gdy zacisk środkowy i końcowy są umieszczone na szynie, aby mocno przymocować moduły fotowoltaiczne. Obliczymy wysokość zacisków końcowych i długość śrub, aby dopasować je do wymiarów modułów fotowoltaicznych.

Kluczowe punkty instalacji

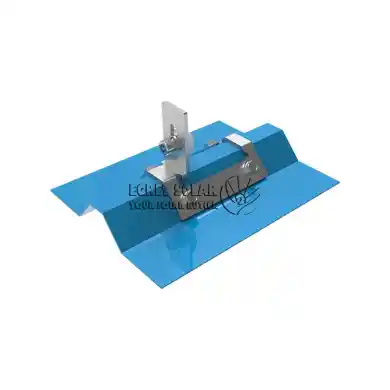

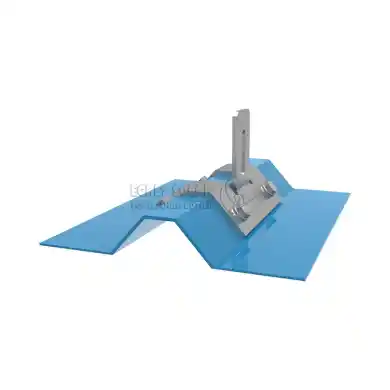

W oparciu o boczny plan rozmieszczenia modułów fotowoltaicznych, umieść zaciski dachowe bez wiercenia do paneli słonecznych na grzbietach kolorowych stalowych blach dachowych. Następnym krokiem jest po prostu dokręcenie śrub za pomocą wkrętaka elektrycznego, montaż zacisku dachowego zajmuje tylko dwie minuty. Następnie wsuń nakrętkę w szynę i dokręć śruby M8. Umieść moduły na szynach, a następnie użyj zacisków środkowych i końcowych, aby zabezpieczyć je na miejscu. Na koniec upewnij się, że nie ma luzów, aby zakończyć instalację.

Uszczelka

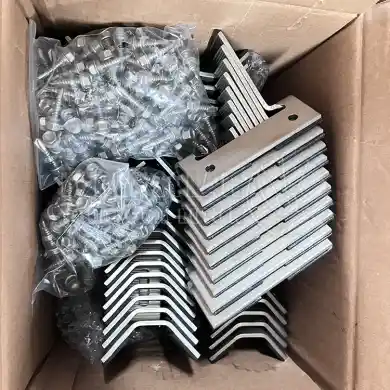

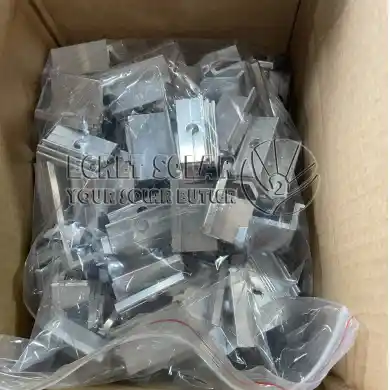

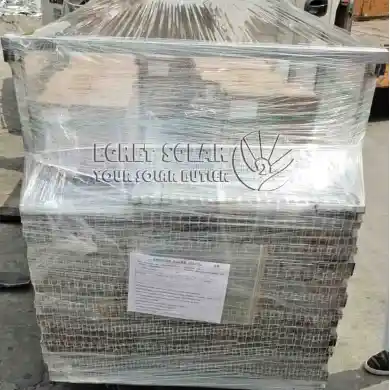

Standardowe wymiary kartonu dla zacisków PV do dachów metalowych wynoszą 540 x 220 x 220 mm. Standardowa konfiguracja zawiera 60 zestawów w kartonie, a śruby są pakowane indywidualnie, aby zapobiec zgubieniu, a także chronić przed zadrapaniami i wilgocią podczas transportu.

Często zadawane pytania

P1: Jakie rodzaje kolorowych blach dachowych są kompatybilne z zaciskiem dachowym?

Odp.:  Jest kompatybilny z popularnymi blachami dachowymi w kolorze trapezowym. W przypadku arkuszy o specjalnych specyfikacjach możemy dostarczyć zaciski dostosowane do indywidualnych potrzeb.

P2: Czy metoda montażu zacisku dachowego pogarsza wodoodporność kolorowego dachu stalowego?

Odp.:  Nie, tak nie jest. Uszczelka hydroizolacyjna EPDM ściśle przylega do powierzchni dachu, skutecznie eliminując ryzyko wycieku wody na skutek penetracji dachu.

P3: Czy możesz wykonywać etykiety OEM/prywatne w przypadku dużych zamówień?

Odp.: Tak, możemy wykonać OEM w przypadku zamówień masowych. Możemy zmieniać takie rzeczy, jak etykiety produktów, kolory i inne szczegóły.

P4: Czy potrzebuję profesjonalisty, aby założyć ten zacisk? Czy masz instrukcję jak to zrobić?

Odp.:  Aby to umieścić, nie potrzebujesz profesjonalisty. Pomożemy Ci to umieścić, udostępniając filmy lub zdalną pomoc techniczną.
