Jak zainstalować system montażu balastowego wschód-zachód?

[Przygotowanie przed instalacją]

Oto lista elementów, które należy przygotować przed instalacją:

Narzędzia:

Śrubokręt: Służy do mocnego dokręcania śrub.

Taśma miernicza: służy do sprawdzania, czy wspornik znajduje się we właściwej pozycji.

Poziom: Służy do potwierdzenia, że ​​wspornik jest zainstalowany poziomo.

Nasz system balastowy solarny obejmuje następujące akcesoria:

Wstępnie zmontowany wspornik statywu, szyna i łącznik szynowy,Środkowy zaciskI zacisk końcowy, zacisk szynowy, zacisk uziemiający iKońcówka uziemiająca, Taca balastowa, Śruby sześciokątne M8*60 i nakrętka kołnierzowa M8. Należy zauważyć, że bloki cementowe należy zapewnić samodzielnie.

Wstępnie zmontowany wspornik statywu

Szyna i złącze szynowe

Zacisk środkowy i zacisk końcowy

Zacisk szynowy

Zacisk uziemiający i uchwyt uziemiający

Taca balastowa

[Krok 1]

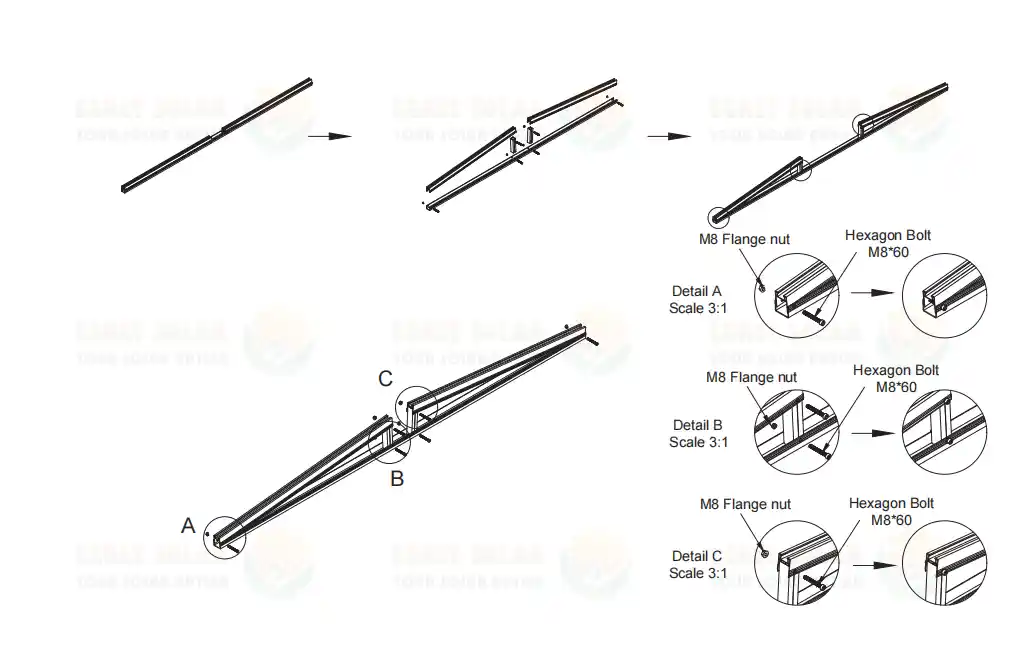

Rozłóż wstępnie zmontowany wspornik i przykręć śruby sześciokątne M8*60 oraz nakrętki kołnierzowe M8 w punktach A, B i C oznaczonych na poniższym schemacie, aby zabezpieczyć wspornik statywu.

[Krok 2]

Zgodnie z rysunkami wstępnie zmontowane wsporniki statywu w systemie montażu na płaskim dachu Solar są rozmieszczone w odstępach 2500 mm.

[Krok 3]

Umieść kolejno tacę balastową we wstępnie zmontowanym wsporniku statywu, a odstęp między dwiema tacami balastowymi wynosi około 1275 mm, jak pokazano na rysunku.

[Krok 4]

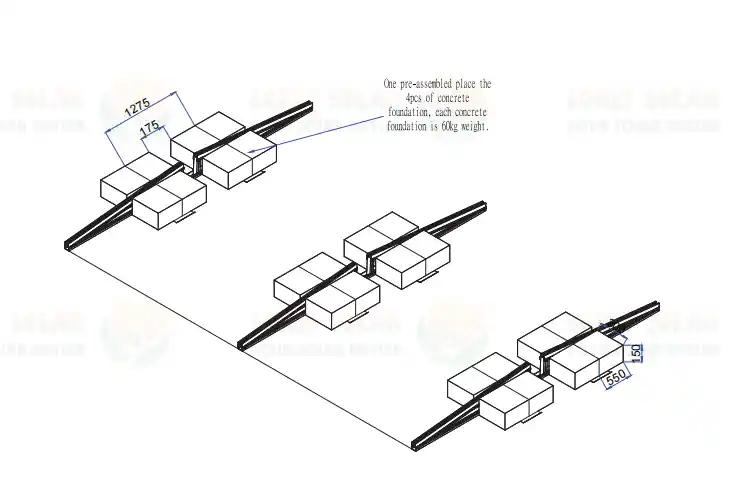

Umieść blok betonowy na tacy balastowej. Należy zauważyć, że jeden wstępnie zmontowany wspornik trójnogu musi być podparty czterema blokami betonowymi, a każdy blok betonowy musi ważyć co najmniej 60 kg. Wymiary i rozmieszczenie bloków cementowych w betonowym systemie mocowania balastu na dach płaski pokazano na poniższym rysunku.

[Krok 5]

Poniżej przedstawiono widok z góry wstępnie zmontowanego wspornika statywu, tacy balastowej i bloku betonowego po wykonaniu powyższych etapów instalacji.

[Krok 6]

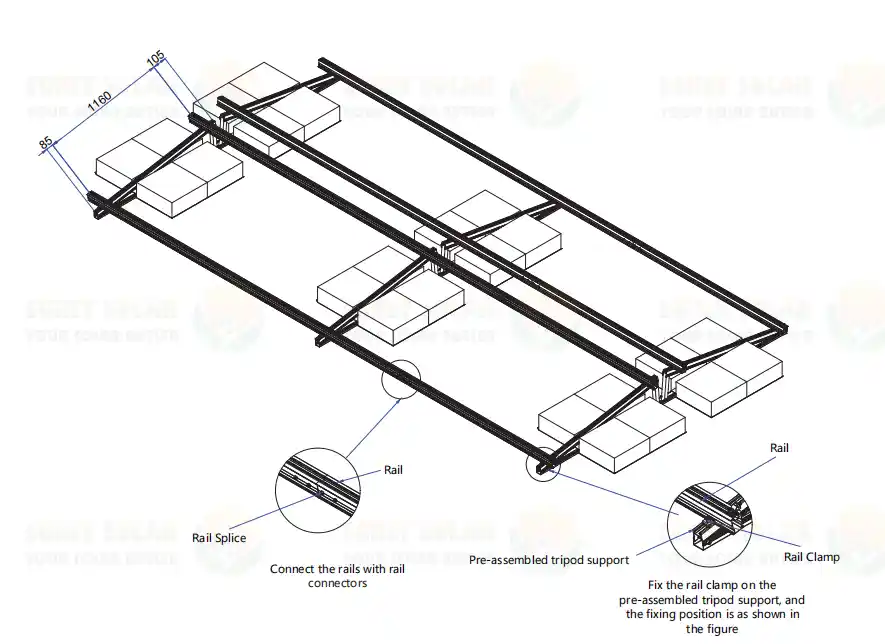

Połącz szyny za pomocą łącznika szyn i przymocuj zaciski szyn do wstępnie zmontowanego wspornika statywu, jak pokazano na rysunku.

[Krok 7]

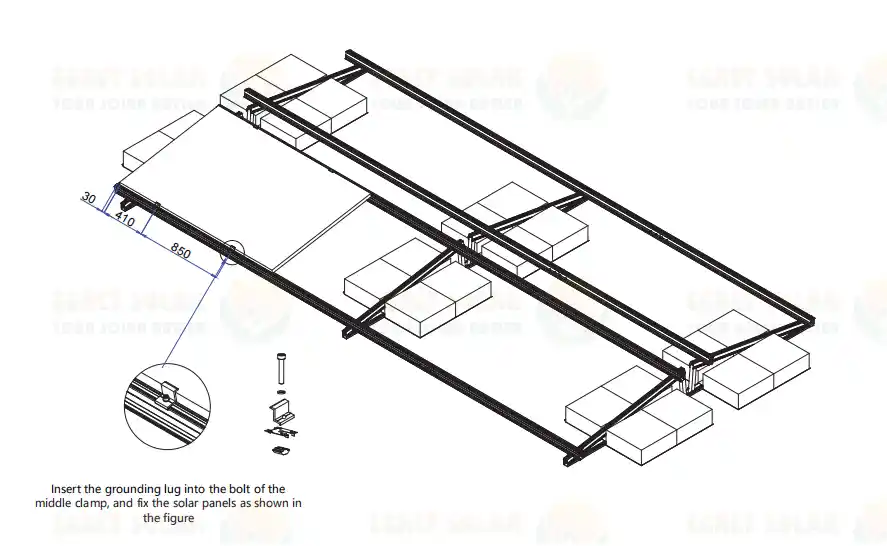

Umieść panel słoneczny na szynie i włóż zacisk uziemiający w śrubę zacisku środkowego, jak pokazano na rysunku.

[Krok 8]

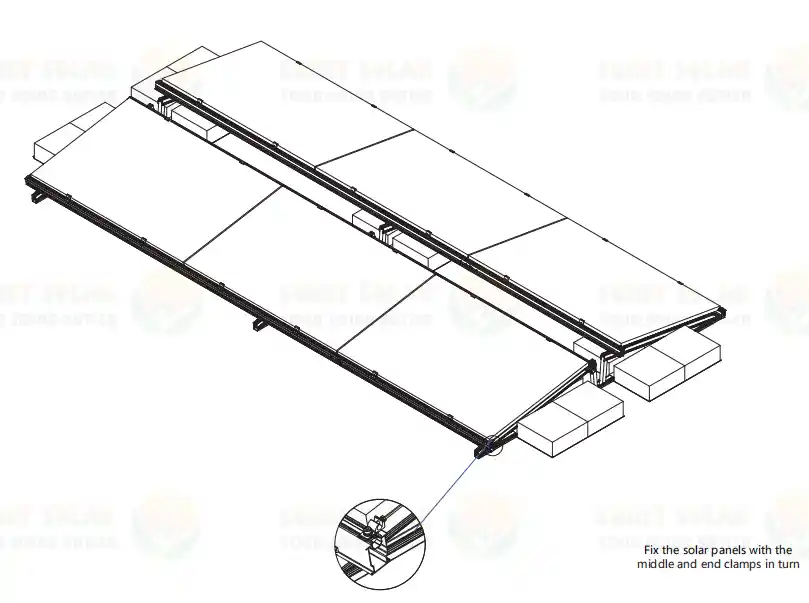

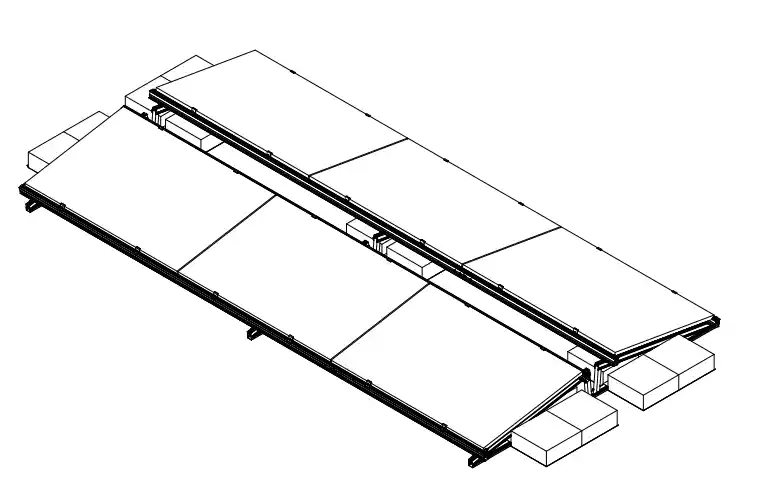

Ułóż panele słoneczne w kolejności, a następnie zainstaluj zacisk środkowy i końcowy, aby je zabezpieczyć, jak pokazano na rysunku. To kończy instalację całego systemu mocowania balastowego wschód-zachód.

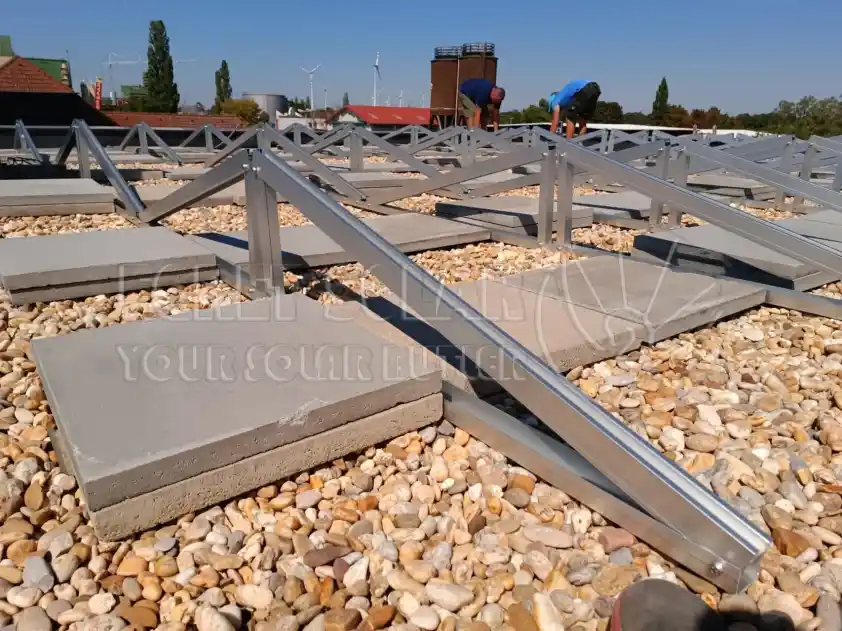

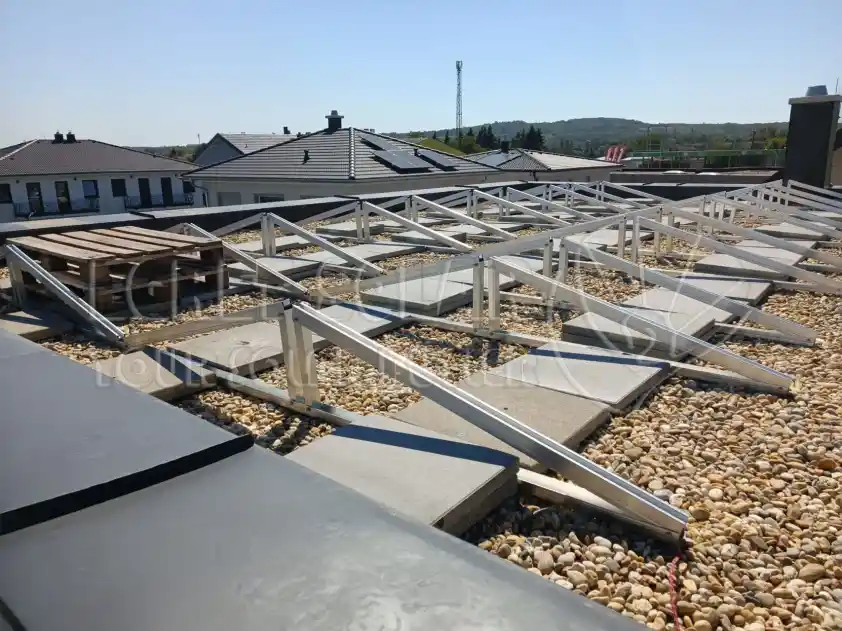

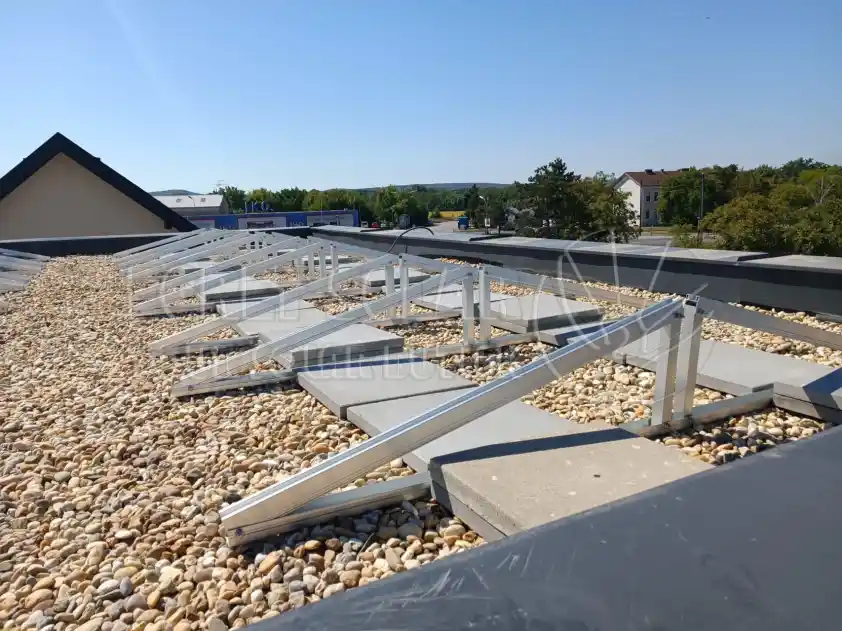

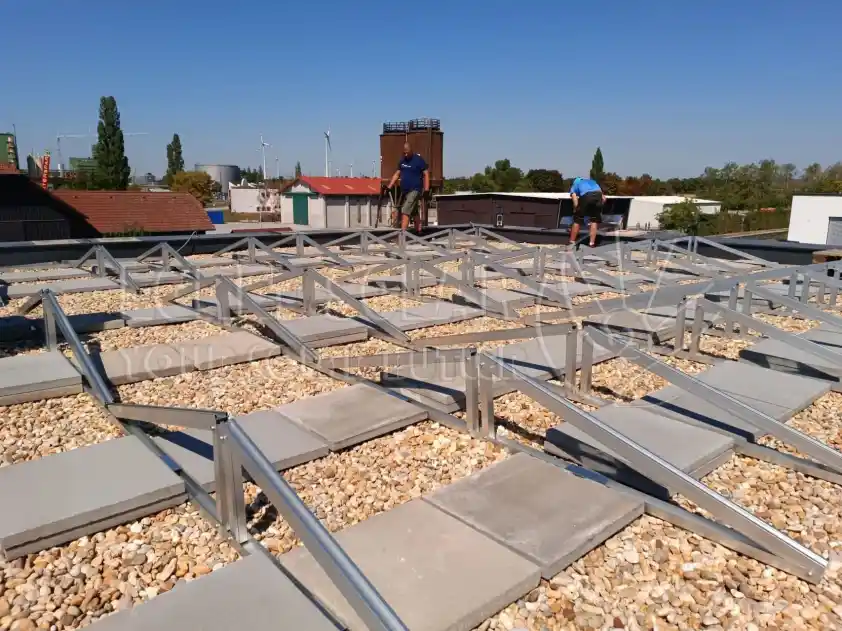

[Przykład instalacji]
