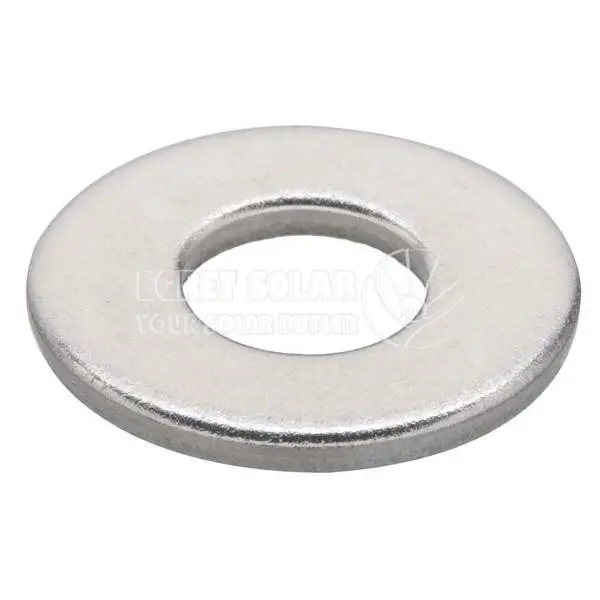

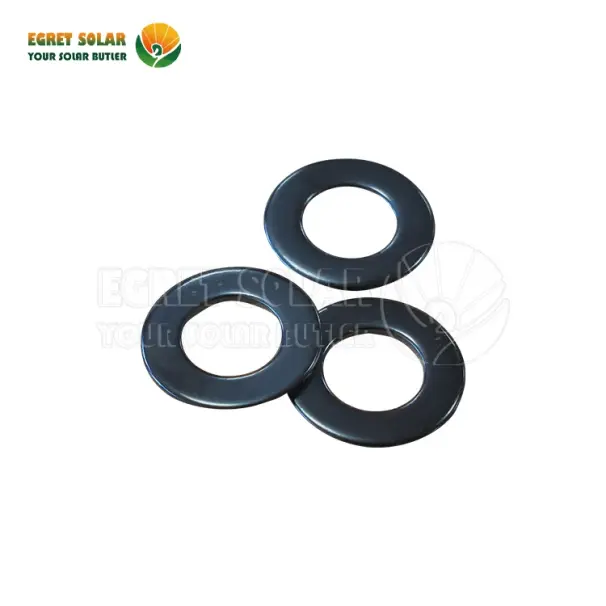

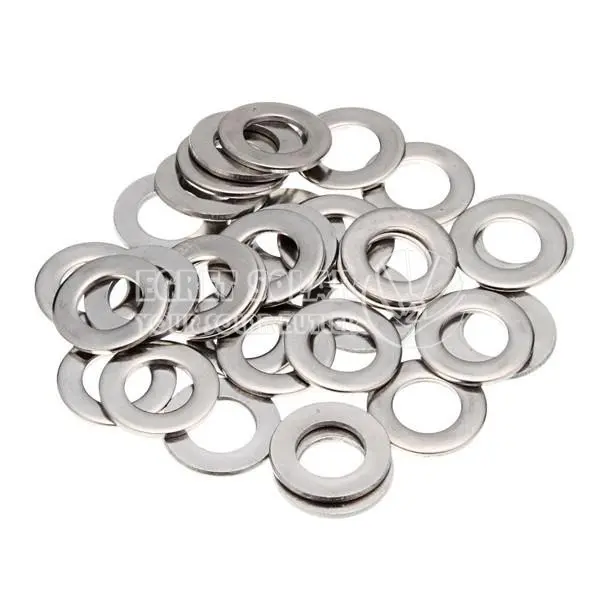

Płaska podkładka do montażu słonecznego

Płaska podkładka do montażu słonecznego do montażu słonecznego jest kluczowym, niewielkim, ale ważnym składnikiem. Jest to znormalizowana, odporna na korozję (HDG lub SS), stosunkowo dużą podkładkę do śrub. Jego zadaniem jest zapewnienie skutecznego zacisku śrub, bezpieczna rozpowszechnianie obciążeń, ochrona powierzchni montażowych i zapobieganie rozluźnieniu, tym samym znacząco przyczyniając się do integralności strukturalnej, bezpieczeństwa i długoterminowej trwałości całej układu słonecznego. Zawsze używaj podkładek określonych przez producenta systemu solarnego.

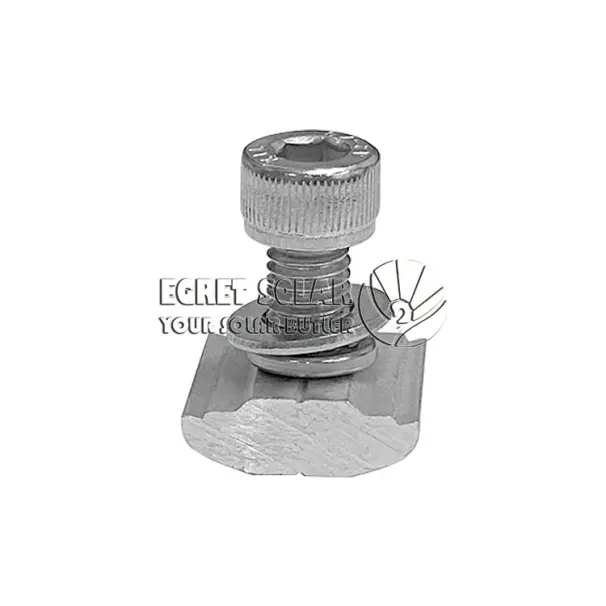

Płaska podkładka do mocowania słonecznego panelu słonecznego dostępna w wielu rozmiarach (M4, M6, M8, M10, M12), umożliwiając kompatybilność z szerokim zakresem średnic śrub w różnych zastosowaniach. Płaska podkładka do montażu, zapewnia gładką powierzchnię między śrubą lub głową śrubową i materiałem, pomagając zapobiec rozluźnieniu z powodu wibracji lub ruchu.

Płaska podkładka do montażu słonecznego pomaga zapobiegać przymocowaniu uszkodzenia powierzchni i może również zapewnić bardziej równy rozkład obciążenia, zmniejszając ryzyko rozluźnienia lub awarii mocowania.

Korzyść

Obciążenie rozdzielcze: Podstawową funkcją płaskiej podkładki do montażu słonecznego jest rozłożenie siły zacisku (obciążenia) wywierana przez nakrętkę i głowicę śrubową na większą powierzchnię komponentu montażowego (jak szyna aluminiowa, wspornik lub sama rama panelu). To zapobiega:

Uszkodzenie bardziej miękkich materiałów (takich jak szyny aluminiowe).

Zniekształcenie lub kruszenie materiałów kompozytowych.

Nadmierne stężenie naprężeń, które może prowadzić do pękania lub awarii.

Zapewnij stabilną powierzchnię łożyska: tworzy gładką, płaską powierzchnię do nakrętki lub głowicy śruby, aby znieść równomierne rozkład ciśnienia i zmniejszając ryzyko rozluźnienia z powodu wibracji lub cyklu termicznego.

Kompensuj duże otwory: płaska podkładka do montażu słonecznego pomaga zapewnić prawidłowe zaciski śruby, nawet jeśli otwór w jednym składniku jest nieco większy niż średnica śruby.

Ochrona: płaska pralka Solar SUS304 działa jak bariera między śrubą/nakrętką a powierzchnią montażową, zmniejszając korozję galwaniczną (szczególnie ważne, gdy stosowane są odmienne metale, takie jak śruby stalowe i szyny aluminiowe) i drapanie powierzchni.

Zapobiegaj kruszeniem materiałów miękkich (np. Aluminiowe szyny).

Zmniejsz korozję galwaniczną między odmiennymi metaliami.

Upewnij się, że nawet rozkład obciążenia w stosunku do sił wiatru/śniegu.

Utrzymuj napięcie śrub przez dziesięciolecia cyklu termicznego/wibracji.

Są często wymagane do gwarancji systemu.

FAQ

P1: Co to jest płaska podkładka do montażu słonecznego?

Odp.: Specjalnie zaprojektowana pralka używana w systemach regałów solarnych. Rozkłada siłę mocowania śrub/nakrętek w celu ochrony powierzchni montażowych (takich jak szyny aluminiowe), zapobiegają uszkodzeniom, zmniejsza korozję i zapewnić długoterminową integralność strukturalną.

P2: Jakie rozmiary są powszechne?

Odp.: Rozmiary dopasuj średnice śruby:

- M8 (dla śrub 8 mm): ID ~ 8,4 mm, OD 17-24 mm

- M10 (najczęściej): ID ~ 10,5 mm, OD 20-30 mm

- M12: ID ~ 13 mm, OD 24-36 mm

Zawsze weryfikuj wymiary zgodnie z specyfikacjami producenta stojaka.

P3: Jakie materiały są używane?

A:

-Stal ocynkowana na gorąco (HDG): opłacalna, dobra odporność na korozję.

- Stal nierdzewna (A2/304 lub A4/316): niezbędna dla środowisk przybrzeżnych/trudnych. A4/316 oferuje doskonałą odporność na korozję.

- Unikaj zwykłej stali węglowej lub metali niekompatybilnych.

P4: Jak grubość pralki Solar SUS304?

Odp.: Zazwyczaj 1,5–3 mm. Grubsze podkładki obsługują wyższe obciążenia, ale wymagają dłuższych śrub. Podążaj za specyfikacjami inżynierii systemu.

P5: Co się stanie, jeśli pominę pralkę?

Odp.: Ryzyko obejmuje:

- Zmiażdżone/uszkodzone szyny lub ramki panelowe.

- Luźne połączenia z powodu wibracji/cyklu termicznego.

- Przyspieszona korozja galwaniczna.

- Awaria strukturalna lub oddział panelu.

P6: Gdzie jest płaska pralka do montażu słonecznego w macierzy słonecznej?

Odp.: Przy każdym przykręconym połączeniu:

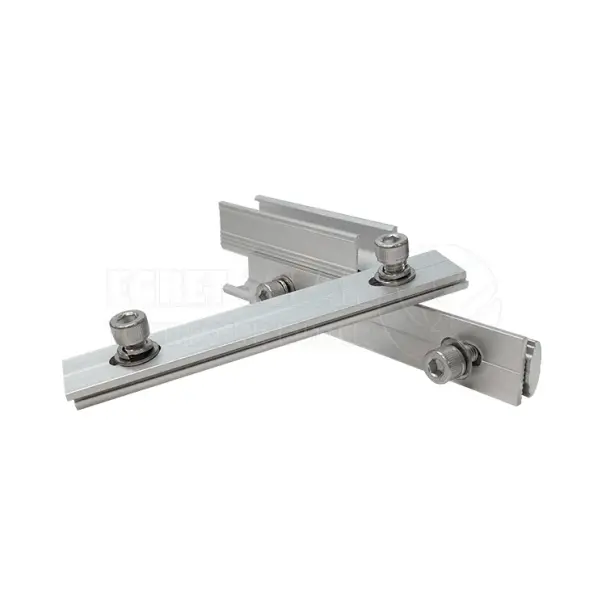

- Składki kolejowe i zaciski końcowe.

- Zaciski panelowe do szyn.

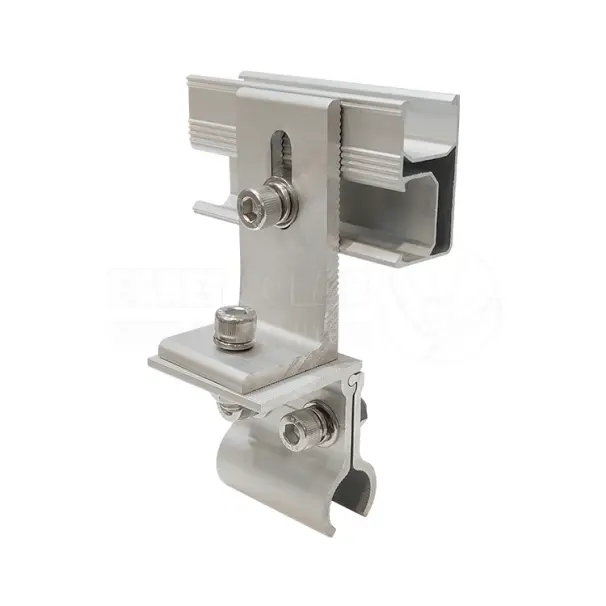

- Załącza dachowe (np. L-stopa, miganie).

- Podstawy gruntowe.
