Zestaw do montażu dachówki fotowoltaicznej

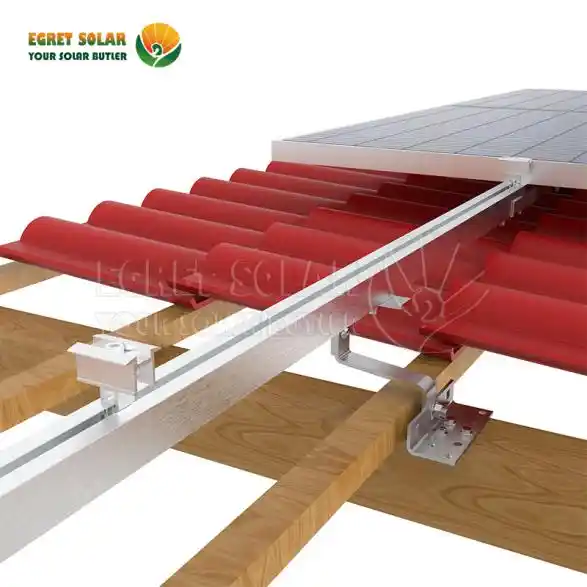

Zestaw do montażu dachówek fotowoltaicznych to kompletny system montażu fotowoltaicznego dostarczany przez firmę Xiamen Egret Solar New Energy Technology Co., Ltd w celu bezpiecznego i stabilnego montażu paneli słonecznych na dachach z płytek ceramicznych (dachówek ceramicznych). Ten system konstrukcyjny wykorzystuje hak dachowy, szynę aluminiową i konstrukcję szybkiego zacisku. Montuje się go na płatwiach dachowych za pomocąregulowane haki dachowe ze stali nierdzewnej, następnie przenosi panele fotowoltaiczne na szynach ze stopu aluminium. W końcu za pomocą zacisku środkowego i końcowego, aby je mocno zabezpieczyć. Cały system charakteryzuje się prostą konstrukcją i opływowymi komponentami, co zapewnia zarówno łatwość montażu, jak i stabilność konstrukcyjną.

Specyfikacja

Część

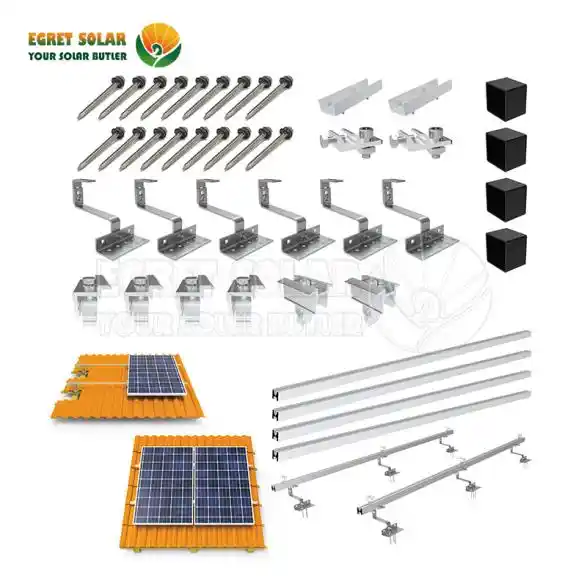

Zestaw 2x systemów montażowych PV firmy Egret Solar, przeznaczony do montażu dwóch paneli słonecznych na dachu, zawiera następujące elementy.

1. Cztery sztukialuminiowe szyny solarne 40x40mm. Wykonany z wysokowytrzymałego stopu aluminium AL6005-T5 z anodowaną powierzchnią, z powierzchniową warstwą tlenku o grubości 10 µm, zapewnia doskonałą odporność na korozję i lekkie właściwości. Szyny mocowane są do haków za pomocą nakrętki, w celu podparcia modułów fotowoltaicznych. Unikalna konstrukcja przekroju poprzecznego pozwala na zaczepienie nakrętek z dowolnego miejsca na górze lub na górze szyn, co sprawia, że ​​montaż jest elastyczny i wygodny.

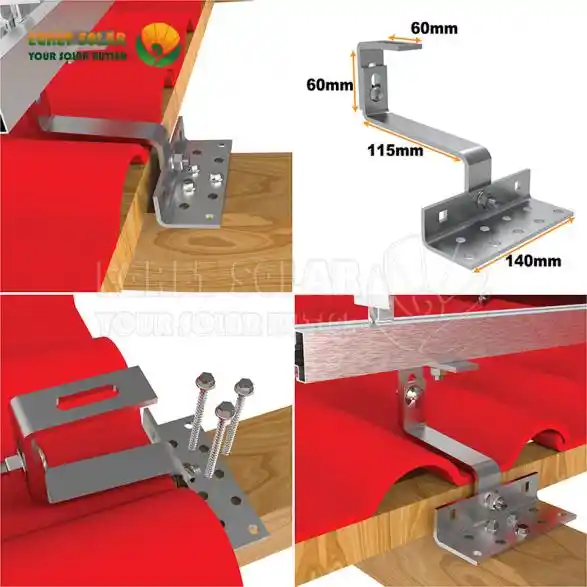

2. Sześcioczęściowe regulowane haki dachowe. Wykonane ze stali nierdzewnej SUS304, zapewniają wysoką wytrzymałość i odporność na korozję. Haki mocuje się do belek dachowych za pomocą wkrętów samogwintujących. Regulowane haki umożliwiają regulację w poziomie i w pionie, aby elastycznie dostosować się do różnych rodzajów dachówek i nierówności dachu.

3. 2 szt. łączników szynowych. Złącza szynowe są szeroko stosowane do łączenia dwóch szyn. Może wydłużyć długość szyny aluminiowej. Zaakceptuj personalizację.

4. 4 szt. szybkich zacisków końcowych. Zainstalowany na zewnętrznej krawędzi modułu fotowoltaicznego, nadaje się do modułów fotowoltaicznych z ramą o grubości 30-40 mm.

5,2 szt. szybkich zacisków środkowych. Kompaktowa konstrukcja, zamontowana pomiędzy dwoma modułami fotowoltaicznymi, skutecznie przenosi obciążenia i utrzymuje równomierny odstęp między modułami.

Końcówki uziemiające 6,2 szt. Służą do elektrycznych połączeń uziemiających systemu montażu fotowoltaicznego. Zapewniają bezpieczeństwo uziemienia odgromowego całej instalacji fotowoltaicznej.

7. cztery zaślepki

Te zaślepki, instalowane na obu końcach szyny, zapewniają pyłoszczelność, wodoodporność i ochronę. Zapobiegają przedostawaniu się ciał obcych do szyny. W ten sposób wydłużają żywotność systemu.

Aplikacja

Zestaw do mocowania dachów ceramicznych przeznaczony jest do montażu i zabezpieczania dwóch paneli fotowoltaicznych w instalacjach fotowoltaicznych na dachach mieszkalnych i projektach fotowoltaicznych na dachach dachowych w małych budynkach komercyjnych.

Zalety

1. Łatwa i szybka instalacja

Zestaw do montażu na dachu wyłożonym kafelkami/łupkiem/skośnym 2 panele fotowoltaiczne składa się tylko z kilku elementów, takich jak haki dachowe, szyny solarne, zaciski itd. Unikalna konstrukcja przekroju poprzecznego szyny umożliwia zaczepianie zacisków z dowolnej pozycji. Znacząco poprawia wydajność instalacji.

2. Chroni dach i zapobiega uszkodzeniom płytek

W przypadku dachówek nie jest wymagane wiercenie ani spawanie. Skutecznie chroni integralność i wodoodporność dachówek.

3. Wysokiej jakości materiały, trwałe i długotrwałe

Wykonany ze stopu aluminium AL6005-T5 i SUS304, zapewnia wysoką wytrzymałość, doskonałą odporność na korozję i odporność na rdzę. Żywotność całego systemu może sięgać nawet 25 lat.

4. Dwukierunkowa regulacja, wysoka zdolność adaptacji

Regulowane haczyki umożliwiają regulację zarówno w poziomie, jak i w pionie,

5. Kompletny zestaw, rozwiązanie jednoetapowe. Zestaw zawiera wszystkie akcesoria potrzebne do zainstalowania dwóch paneli słonecznych. Nie ma potrzeby zakupu żadnych dodatkowych akcesoriów. Instalacja jest gotowa od razu po wyjęciu z pudełka.

Często zadawane pytania

Pytanie 1. Czy mogę otrzymać bezpłatną próbkę zestawu 2 modułów dachowych z uchwytami fotowoltaicznymi?

A1. Tak, oczywiście. Zwykle Egret Solar dostarczy bezpłatną próbkę. Ale ładunek jest odbierany.

Pytanie 2. Jaki jest czas dostawy wsporników do montażu słonecznego Egret, takich jak wiata solarna?

A2. 10-25 dni po otrzymaniu wpłaty. To zależy od ilości zamówienia.

Pytanie 3. Jaki masz certyfikat?

A3. Posiadamy certyfikaty CE, SGS i ISO.

Pytanie 4. jaki jest sposób pakowania?

A4. Kartony z paletami

Pytanie 5. Jakie są warunki płatności?

A5. Zwykle za depozyt T/T30%, saldo T/T 70% przed wysyłką.
