Zaciski końcowe

TheZaciski końcowe zCzapla Słonecznapodobnie jak blok środkowego docisku musi być dostosowany do grubości ramy komponentu (zwykle 30-40mm), może byćDostosowanewedług różnych rozwiązań inżynieryjnych i jest wykonany z anodyzowanego stopu aluminium, aby uniknąć korozji ramy komponentu i jednocześnie pełnić rolę izolacyjną.

Kluczowe funkcje

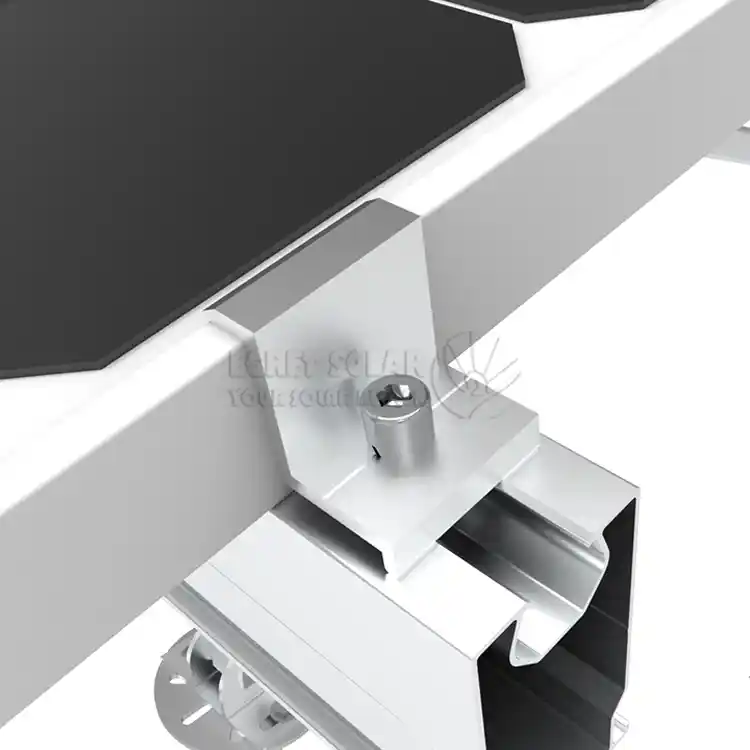

zacisk końcowy solarnymocuje ramę najbardziej zewnętrznego elementu każdego rzędu do końca szyny, aby zapobiec jej zsuwaniu się. Jednocześnie dociśnięcie krawędzi elementów pomaga ograniczyć wnikanie wiatru, deszczu i kurzu z boków. Znajduje się na krawędzi układu i bezpośrednio przenosi największą siłę nośną wiatru (siła ciągnącą w górę) i siłę ssania wiatru. Jest to kluczowy punkt przenoszący siłę w konstrukcji wiatroodpornej i musi mieć wystarczającą wytrzymałość mechaniczną.

Różnica między zaciskiem solarnym

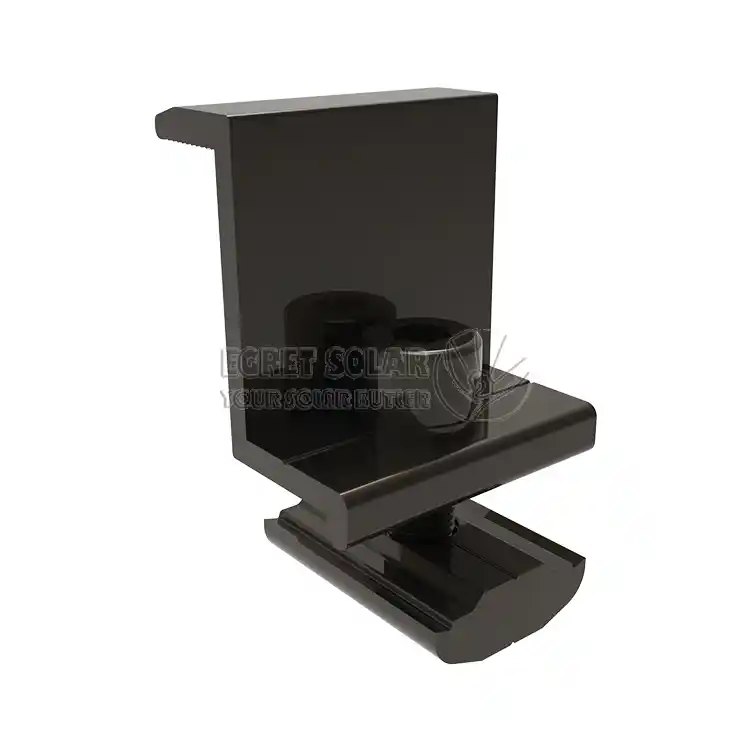

Pozycja montażowazacisk końcowy do paneli słonecznychznajduje się na początku i na końcu tablicy, a ustalona jest tylko zewnętrzna ramka jednego modułu. Jego siła rdzenia wytrzymuje głównie największe obciążenie wiatrem krawędzi z jednej strony modułu, a jednocześnie pełni rolę mocowania terminala, przeciwstawiając się ekstremalnemu naporowi wiatru i uszczelniając krawędź. Wygląd jest zwykle zaprojektowany z zamkniętym jednym końcem lub z pokrywą końcową.

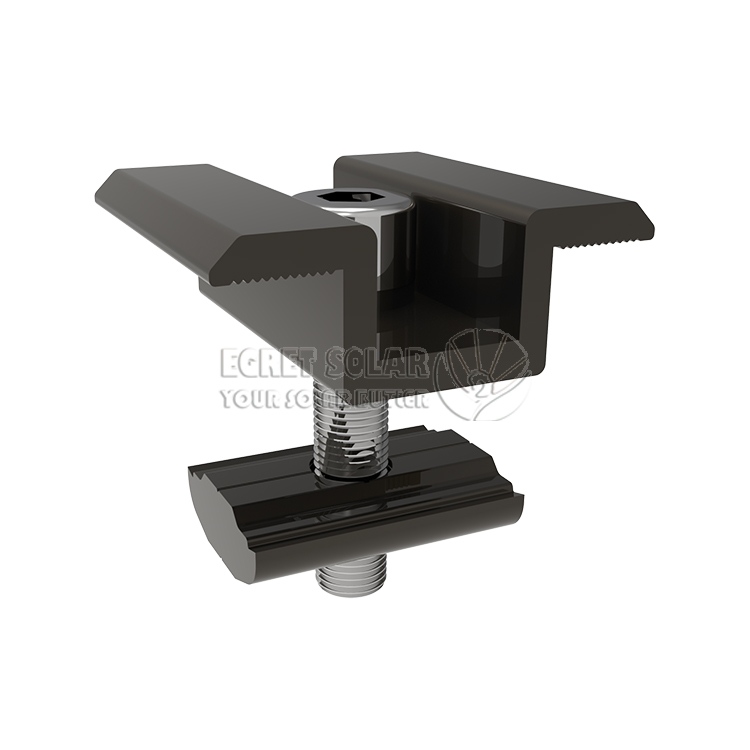

Zacisk środkowy jest instalowany pośrodku układu i zaciska jednocześnie wewnętrzne ramy dwóch sąsiadujących komponentów, przenosząc siłę przenoszoną przez dwa sąsiednie komponenty. Opiera się głównie sile nośnej wiatru skierowanego w górę. Obydwa końce środkowego zacisku są otwarte i służą do przytrzymywania panelu.

Zasady projektowania

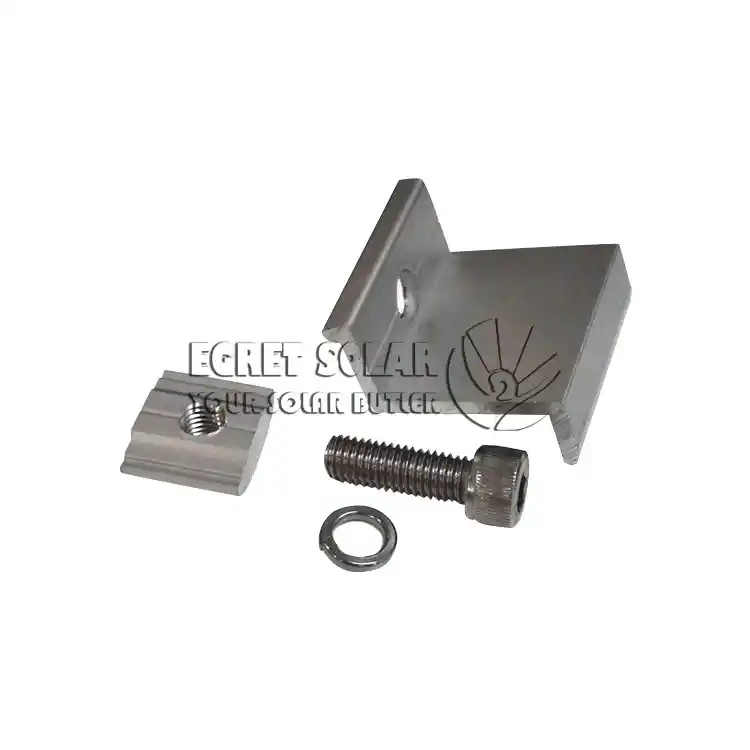

Konstrukcja produktu rozwiązuje kluczowe problemy często spotykane w praktycznej inżynierii. Tradycyjny końcowy blok dociskowy jest podatny na obracanie się i przemieszczanie po dokręceniu,Czapla Słonecznaprojektyzaciski końcowe do montażu paneli słonecznychZaprojektowana, opracowana i wyprodukowana trójkątna powierzchnia nośna przekształca siłę obrotową wytwarzaną podczas mocowania w pionową siłę blokującą skierowaną w dół poprzez unikalną powierzchnię styku, zasadniczo rozwiązując ten problem i zwiększając stabilność montażu. Konstrukcja śruby T z zębami antypoślizgowymi. Śruby można zacisnąć w rowkach szyny prowadzącej w celu zamocowania, umożliwiając obsługę jedną ręką i znacznie zwiększając wygodę montażu.

Ludzie też pytają

P: Dlaczego musi pochodzić z tej samej marki lub kompatybilnej serii co szyny prowadzące i komponenty? Czy można je stosować losowo?

Odp.: Nie zaleca się ich mieszania. Ze względu na niedopasowanie mechaniczne szerokość rowka i tolerancja kształtu profili (prowadnic) różnych marek są różne. TheZaciski końcowe panelu słonecznego

lub śruba T mogą być nieprawidłowo włożone lub zablokowane, co spowoduje niestabilną instalację.

P: Podczas instalacji śruby kręcą się i nie można ich dokręcić. Co powinienem zrobić?

Odp.: Może to być spowodowane niewłaściwą kolejnością instalacji lub niewłaściwymi narzędziami. Najpierw upewnij się, że łeb śruby jest prawidłowo wsunięty w rowek prowadnicy. Po drugie, należy użyć klucza dynamometrycznego i dokręcić zgodnie z wartością momentu obrotowego podaną w instrukcji produktu (zwykle w przedziale od 16 do 20 niutonometrów). Najpierw dokręć go początkowo ręcznie, a na koniec dokręć kluczem dynamometrycznym.

P: Jakie są specjalne wymagania dotyczące doboru materiałów do produktów w regionach zaśnieżonych i zimnych?

Odp.: Zaleca się stosowanie stopu aluminium jako głównego materiału. Powierzchnia jest poddana utlenianiu anodowemu, aby zapewnić dobrą warstwę ochronną i zapobiec korozji.
