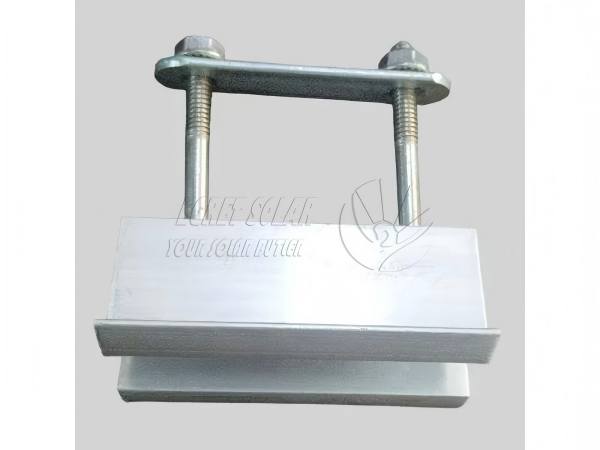

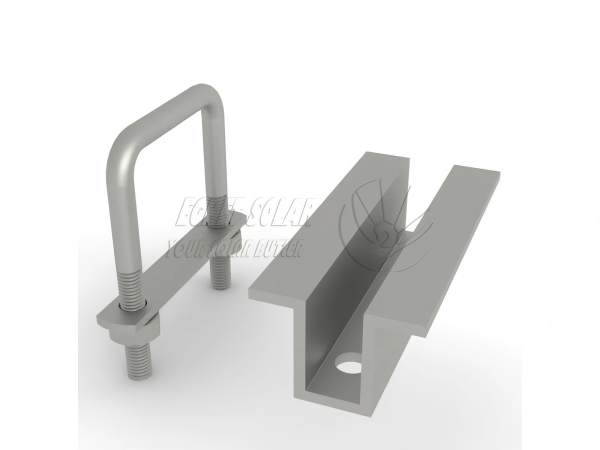

Podwójny zacisk słoneczny typu U Bolt

Środkowy zacisk solarny Egret z podwójną śrubą U służy do mocowania paneli słonecznych po obu stronach w środkowej pozycji pomiędzy dwoma sąsiednimi panelami fotowoltaicznymi. W przeciwieństwie do zwykłego zacisku środkowego izacisk końcowykorpus zacisku jest dłuższy, 80-100 mm, co zapewnia bardziej równomierny rozkład siły i tworzy strukturę buforową, aby zapobiec ściskaniu i zarysowaniu aluminiowej ramy fotowoltaicznej.

Standardowa długość produktu wynosi 80-100 mm, ale akceptowane są inne długości niestandardowe. Jest kompatybilny z głównymi modułami fotowoltaicznymi o grubości 30/35/40 mm dostępnymi na rynku; wysokość w kształcie litery U można dostosować, aby dopasować ją do różnych specyfikacji kwadratowych stalowych belek głównych.

PARAMETRY PRODUKTU

Instrukcje dostosowywania

Opcja długości zacisku aluminiowego: od 80 mm do 120 mm

Odpowiednia wysokość ramy panelu fotowoltaicznego: 30 do 40 mm

Szerokość otworu na śrubę U (odpowiednia dla belek głównych z rur prostokątnych): 40/60/80/100mm, odpowiednia dla wsporników prostokątnych 40×60, 50×80, 50×100 itp.

Średnica łącznika PV śruby U: zazwyczaj M8 i M6

Jeśli szyna wspornika jest rurą okrągłą, można zastosować zaokrągloną śrubę w kształcie litery U; Jeśli używana jest stal w kształcie litery U, można jej użyćZacisk środkowy do instalacji solarnej z plastikową nakrętką .

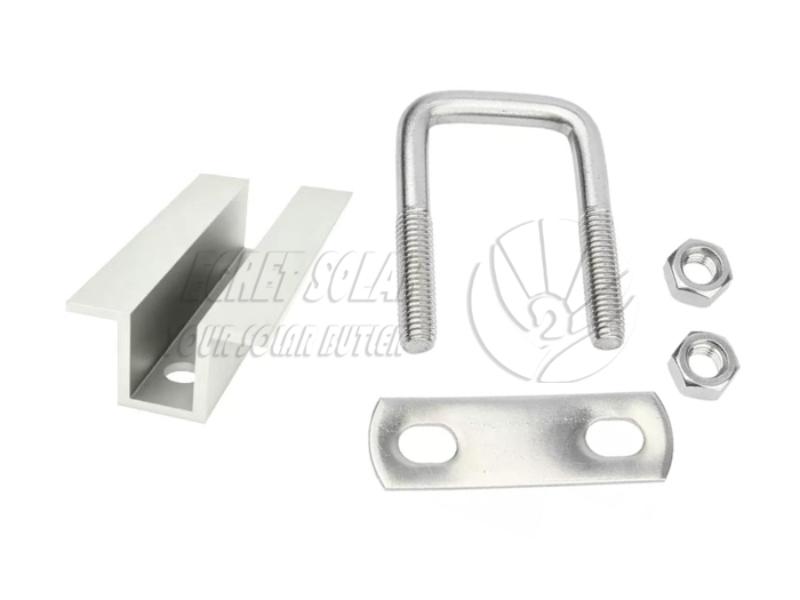

Dołączone komponenty

Kompletny zestaw zacisku pv ze śrubą U jest dostarczany jako zestaw, nie jest wymagany oddzielny zakup akcesoriów. Kompletny zestaw składa się z następujących elementów:

1. Aluminiowy zacisk środkowy * 1

(Profil wytłaczany ze stopu aluminium Al6005-T5, powierzchnia anodowana

2. Długa płyta aluminiowa * 1

(Aluminiowy zacisk z tego samego materiału)

3.Śruba U *1:

(Stal Q235 ocynkowana ogniowo, całkowicie wygięta, odporna na rdzę i warunki atmosferyczne)

4. Podkładki płaskie *2

(Standardowe elementy złączne cynkowane ogniowo, zapobiegające poluzowaniu i antypoślizgowe)

5.Nakrętki kołnierzowe lub zewnętrzne nakrętki sześciokątne *2

Cechy środkowego zacisku solarnego U

Zrównoważony rozkład naprężeń, zapobiegający poślizgowi panelu

Duża powierzchnia złącza pomiędzy aluminiowym zaciskiem a ramą i szyną panelu słonecznego zapewnia równomierny rozkład naprężeń w porównaniu ze zwykłym zaciskiem środkowym, zapobiegając przemieszczaniu się panelu pod wpływem silnego wiatru i wahań temperatury.

Długotrwała odporność na korozję na zewnątrz

Dwuwarstwowy zacisk do montażu solarnego jest odporny na promienie UV, deszcz i korozję kwasową/alkaliczną; Śruby typu U są ocynkowane ogniowo, co zapewnia nierdzewną pracę przez 15 lat nawet na obszarach przybrzeżnych o dużej zawartości mgły solnej i deszczowych regionach południowych, odpowiednich do różnych trudnych warunków zewnętrznych.

Świetna obsługa posprzedażna

W naszych produktach wykorzystujemy wysokiej jakości stalowe materiały podstawowe i warstwę ocynkowaną o grubości 65 µm, co zapewnia 25-letnią żywotność i 12-letnią gwarancję.

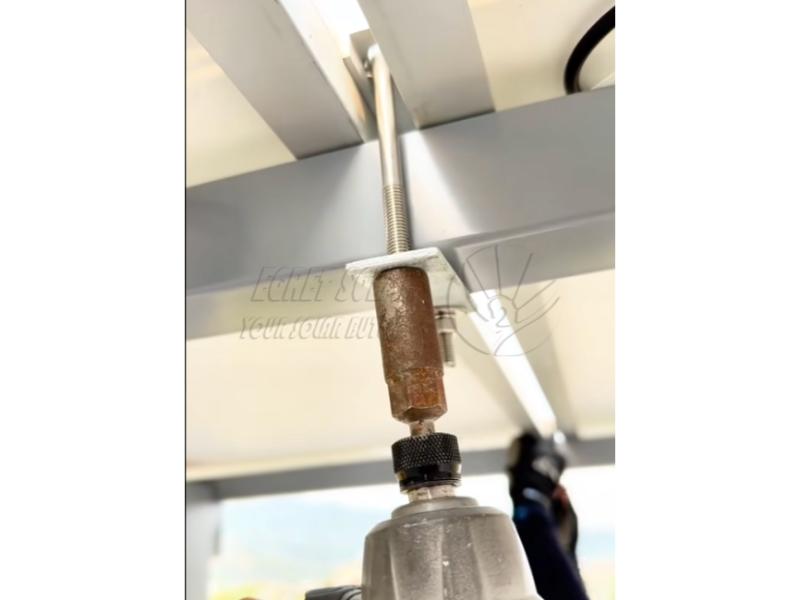

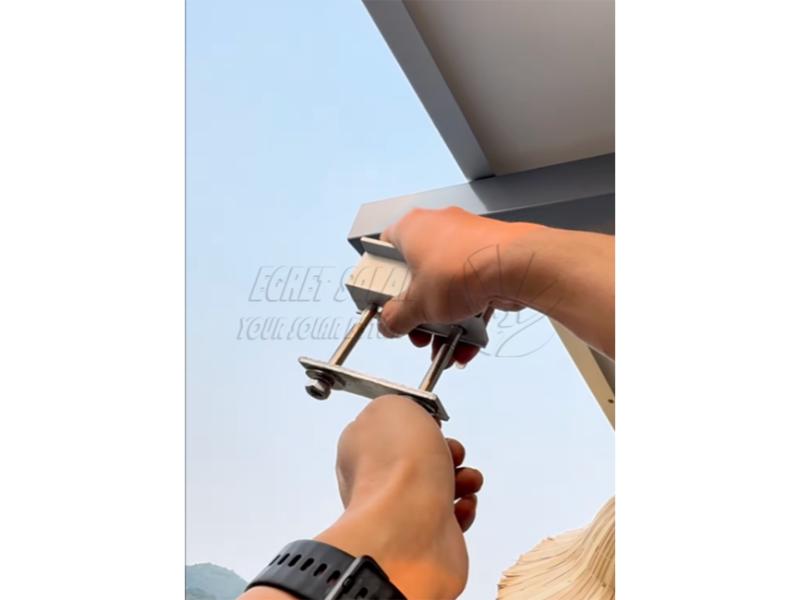

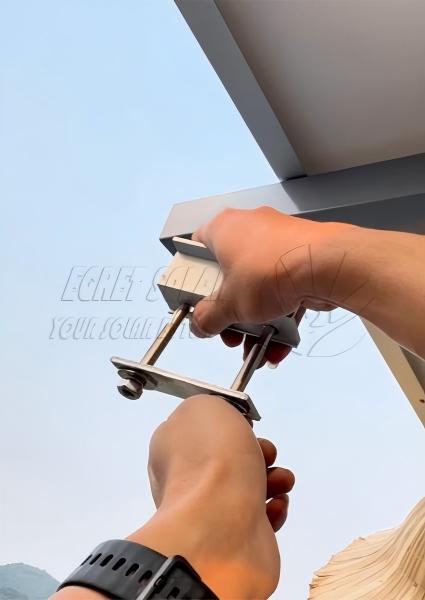

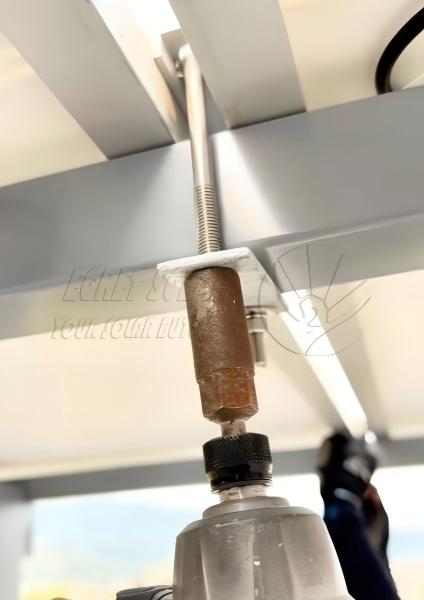

                                                                   Zdjęcie instalacyjne dostarczone przez klienta z Mauritiusa

Często zadawane pytania

Pytanie 1. Do jakich belek z rur kwadratowych można przymocować śrubę U?

A1. Standardowe śruby U pasują do prostokątnych belek kwadratowych ze stali ocynkowanej/ZAM. Jeśli w Twoim wsporniku zastosowano belki o specjalnej szerokości/grubości, możemy dostosować wysokość śruby U i szerokość otworu zgodnie z Twoimi rysunkami.

Pytanie 2. Czy tego zacisku można używać na obszarach o dużej zawartości soli w pobliżu morza?

Odpowiedź 2: Tak. Zacisk środkowy U jest odporny na promieniowanie UV i kwaśne deszcze; ocynkowane ogniowo elementy złączne przechodzą 500-godzinny test mgły solnej. W środowiskach silnie korozyjnych, takich jak wyspy, można ulepszyć śrubę cynkowo-aluminiowo-magnezową, zapewniając trwałość na zewnątrz ponad 20 lat.

P3: Jeśli środowisko instalacji jest trudne, czy są jakieś zalecane systemy uziemiające, które można dostosować do tego zacisku środkowego?

Odp.: Zalecamy stosowanie systemu rur kwadratowych Zam o wysokiej wytrzymałości, odpowiedniego dla obszarów w Europie o dużych opadach śniegu i wietrze. Nie jest wymagane spawanie, połączenie i mocowanie odbywa się bezpośrednio za pomocą śrub, dzięki czemu montaż jest wygodny.
